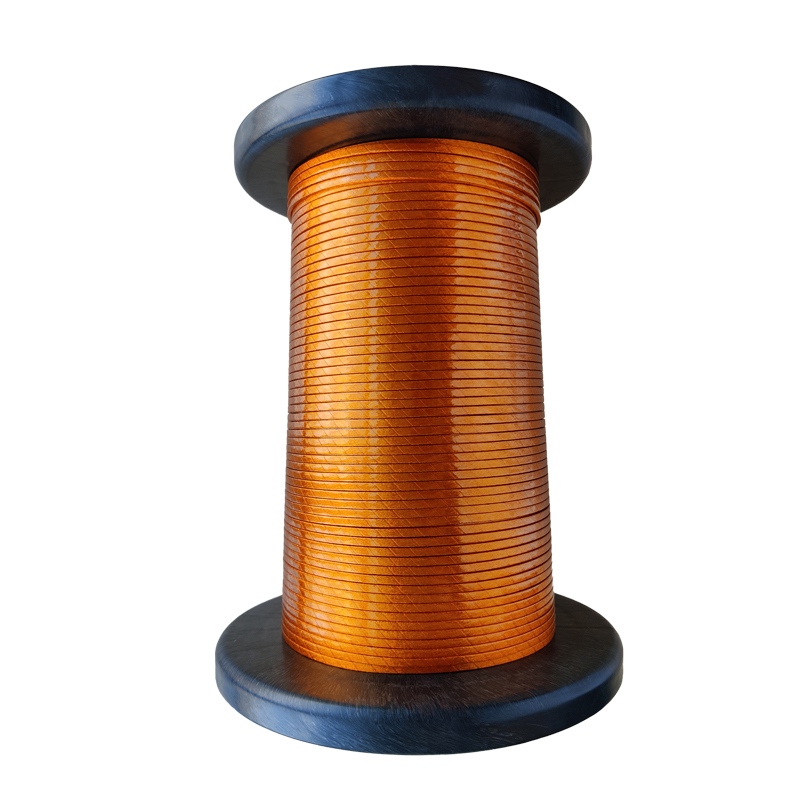

Fil de Litz torsadé

Notre fil de Litz torsadé Huaying est un véritable produit de qualité industrielle fabriqué par Huizhou Huaying Electronic Technology Co., Ltd. Il est largement utilisé non seulement au niveau national mais également à l'international, ce qui nous vaut une longue liste de clients fidèles. Pourquoi est-il si populaire ? Principalement parce que notre fil est entièrement conforme aux normes de sécurité UL et VDE, et répond même aux exigences ROHS sans halogène. De la sélection des matières premières à la torsion et à la production, chaque étape est réalisée selon des normes industrielles strictes. Nous accordons la priorité à nos clients avec le plus grand soin. De plus, nous détenons plus de dix brevets, garantissant ainsi l’absence de problèmes de qualité. De nombreux clients fidèles déclarent : « Utiliser notre fil est rassurant ». Nous vous encourageons sincèrement à l’essayer ; vous ne pouvez pas vous tromper avec nous !

envoyer une demande

Description du produit

Spécifications du produit

Notre fil de Litz torsadé Huaying offre une large gamme d'options. Le diamètre le plus fin disponible est de 0,10 mm, capable de tordre des brins de 50 à 2 000 brins. Le diamètre encore plus fin de 0,05 mm permet de tordre des brins de 50 à 3 000 brins. Quels que soient les besoins spécifiques du client, nous pouvons répondre à ces exigences. Le diamètre extérieur du produit fini est également flexible, allant de 0,1 mm à 8 mm. Si les clients ont des exigences spécifiques en matière de largeur ou d'épaisseur, par exemple en exigeant un calibre plus fin pour l'installation dans de petits dispositifs médicaux, nous pouvons répondre à ces exigences. Nous avons également soigneusement étudié notre rigidité diélectrique, démontrant que nos produits ne présentent aucune rupture d'isolation, même dans des environnements à haute fréquence et haute tension, ce qui leur a valu la confiance de nos clients.

Avantages principaux du produit

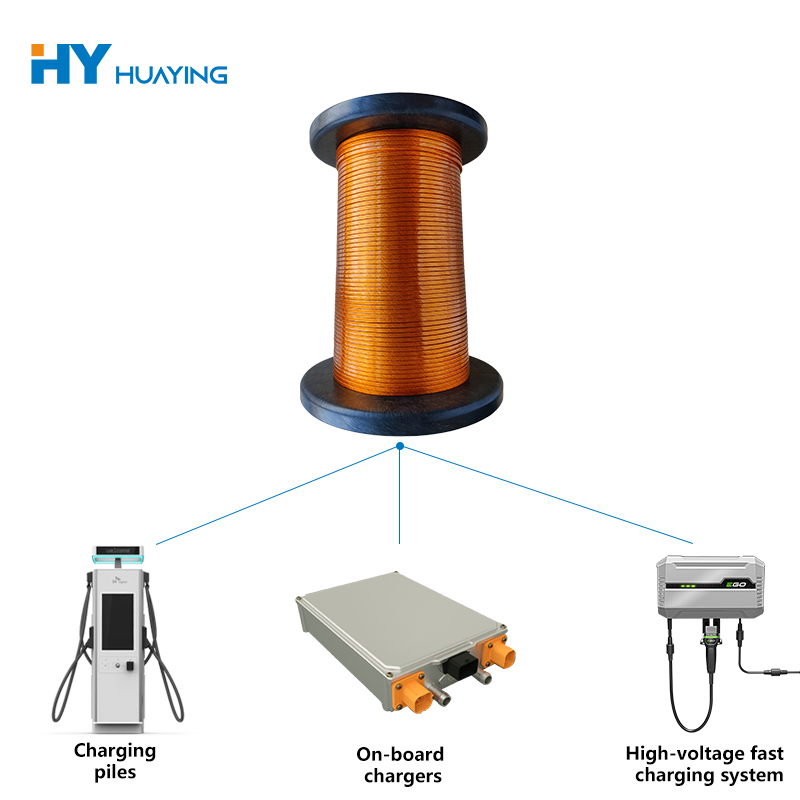

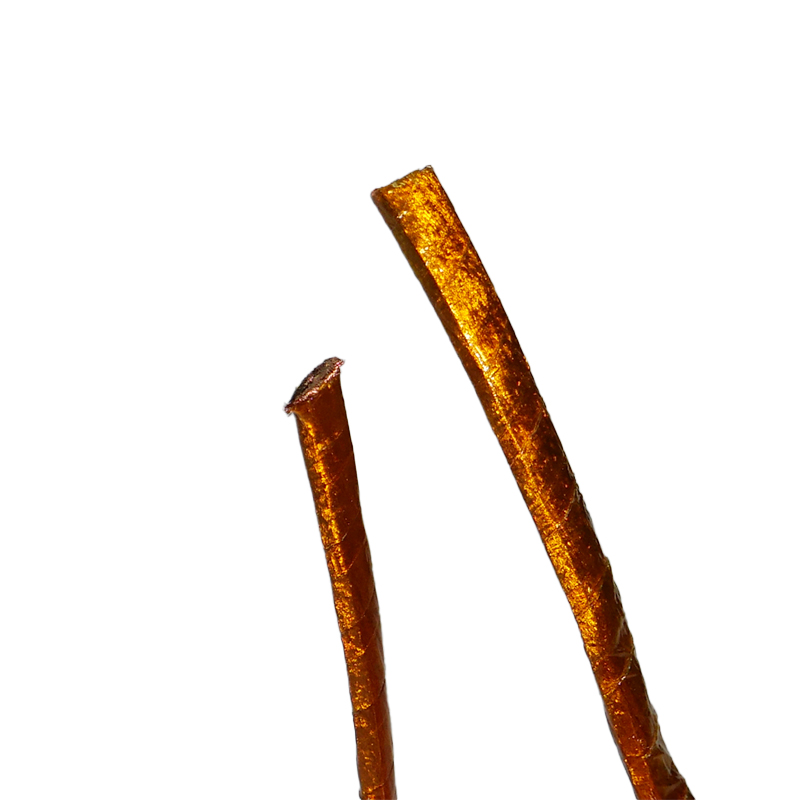

Ce fil de Litz torsadé Huaying présente un taux de remplissage de fente élevé, permettant aux bobines enroulées avec lui de transporter des courants plus élevés sans surchauffe, même sous des charges de courant élevées. De plus, il utilise du fil toronné carré. Pour une même section transversale, le fil carré a une plus grande surface que le fil rond, ce qui atténue l'effet de peau, réduisant considérablement les pertes de courant haute fréquence et améliorant la dissipation thermique. Cela garantit des températures de fonctionnement stables dans les appareils électroniques automobiles sur des périodes prolongées. De plus, l'encombrement compact de notre produit le rend particulièrement adapté aux applications nécessitant une taille minimale, telles que le stockage optique. De plus, sa résistance à la température et aux radiations atteint 220°C, ce qui le rend adapté à une utilisation dans des environnements industriels à haute température. Cette résistance aux radiations garantit également un fonctionnement stable dans les équipements médicaux spécialisés, ce qui donne lieu à une large gamme d'applications.

Entretien du produit

L'entretien quotidien du fil de Litz torsadé Huaying est simple ; faites simplement attention à quelques petits détails. Lors du stockage, n'oubliez pas de conserver les fils dans un endroit sec et bien ventilé, à l'écart de l'huile, de la saleté et des liquides corrosifs. Si vous prévoyez de les stocker pendant une période prolongée, il est recommandé de bien envelopper les fils dans un sac scellé pour empêcher l'humidité de pénétrer. Cela est particulièrement vrai pendant la saison des pluies dans le sud de la Chine, lorsque l'air est humide et peut facilement endommager les performances du fil. Si vous devez couper les fils, veillez à utiliser une pince coupante dédiée. N'utilisez pas de ciseaux ordinaires pour les couper. Sinon, les brins de fil torsadés se briseront facilement, ce qui entraînera des problèmes lors de leur connexion ultérieure. De plus, lorsque vous dénudez l’isolant, veillez à ne pas casser le fil de cuivre. Il est recommandé d'utiliser un outil de dénudage de fil dédié et de suivre les exigences de l'équipement ; ne vous déshabillez pas trop longtemps ou trop court.

spécifications	tolérance du conducteur	résistance du compteur		FIW4 diamètre extérieur mm		FIW5 diamètre extérieur mm		FIW6 diamètre extérieur mm		FIW7 diamètre extérieur mm		FIW8 diamètre extérieur mm		FIW9 diamètre extérieur mm
mm	mm	min	maximum	min	maximum	min	maximum	min	maximum	min	maximum	min	maximum	min	maximum
0.050	±0,002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0,002	5.0450	5.9220	0.090	0.101	0,102 0,114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0,003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0,003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0,003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0,003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0,003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0,003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0,003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0,003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0,003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0,003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0,003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0,003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0,003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0,003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0,003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0,003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0,003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0,004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0,004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0,004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0,005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0,005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0,005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0,006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0,006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
